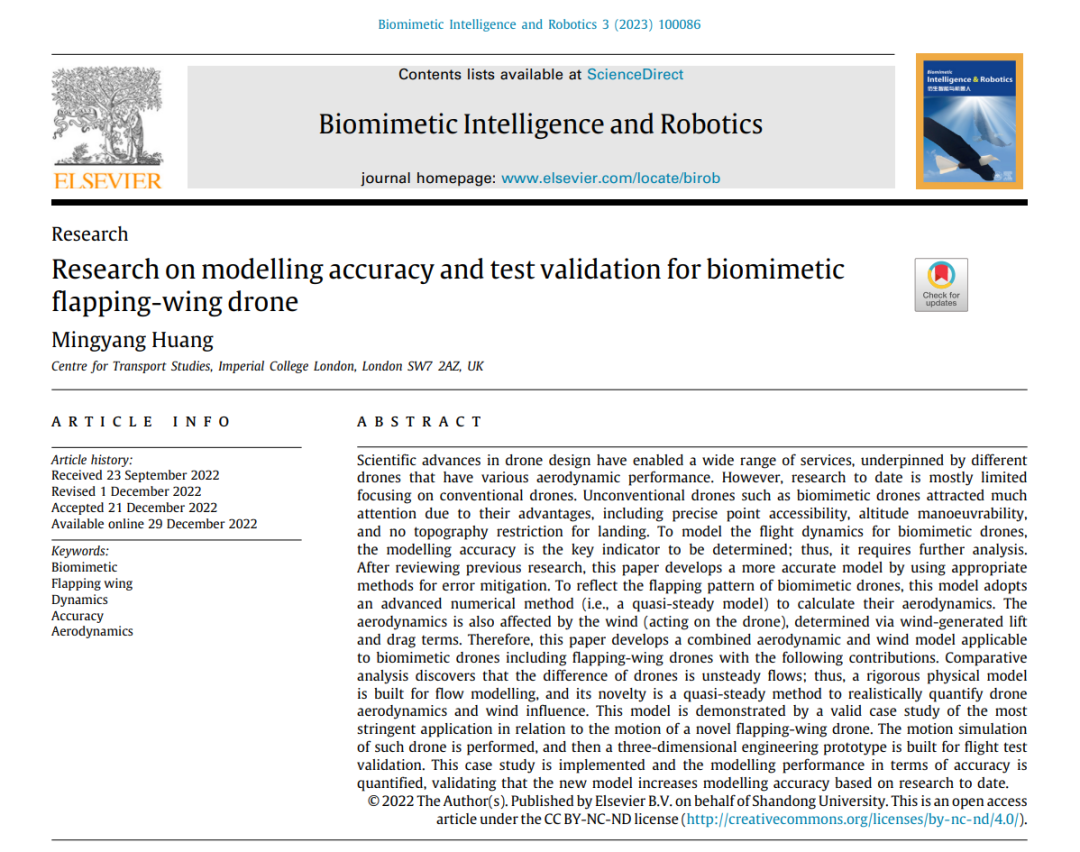

仿生无人机等非传统无人机因其点可达性精确、机动性强、着陆无地形限制等优点备受关注。扑翼机器人是一种具有新型结构、扑动方式和控制技术的仿生无人机。文章分析了扑翼机器人的扑动模式，并通过风产生的升力和阻力量化风的影响，建立空气动力学模型，解决扑翼机器人的不稳定流动问题。对该无人机进行了运动仿真，并设计了三维工程样机开展飞行试验，验证本文所提模型的精度。
图文导读

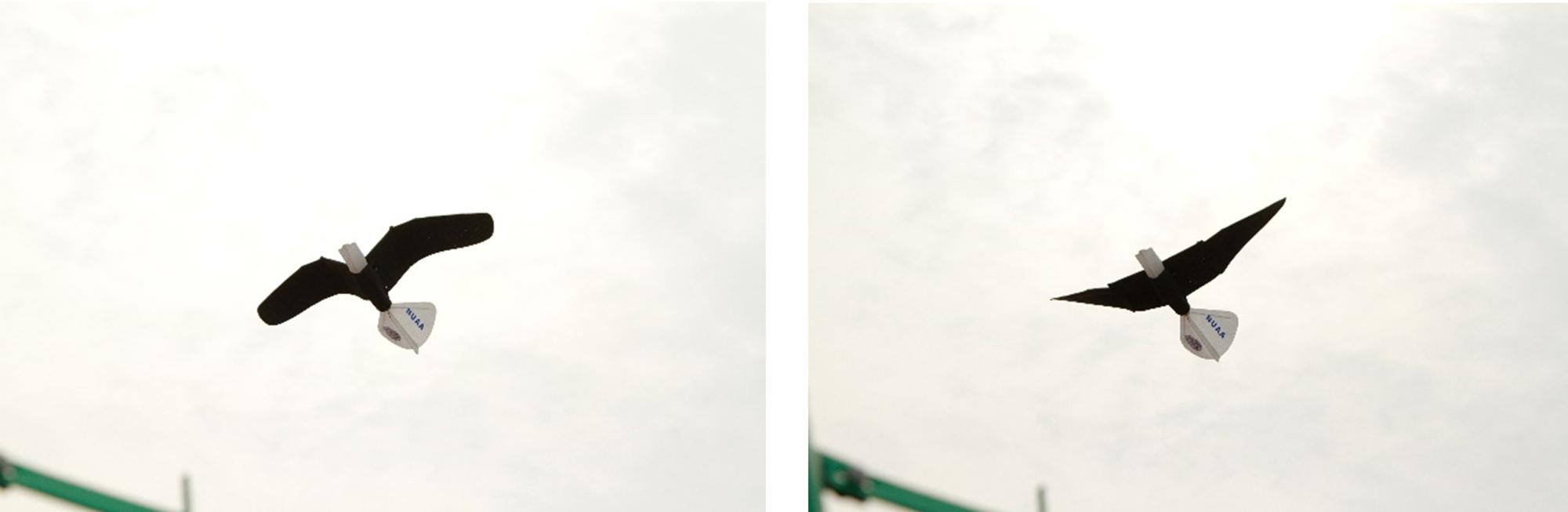

（一）本文设计的扑翼机器人（鹰）模仿大型鸟类滑翔、偏航等动作，相比单段扑翼机器人具有承载能力大、能量消耗小和飞行距离长等特点，在空中飞行像大型鸟类因而还具有隐蔽性（图10）。
图10 扑翼机器人
（二）扑翼机器人仿鹰的多体骨骼运动和柔性翅膀变形特点，采用整体扑动、展向折弯、弦向扭转和结构柔性变形协调工作的扑翼运动方式，具有慢频扑动、可变滑翔和节省能耗等高度仿生特点。
本文采用无舵面的V型全动尾翼，通过两个舵机控制，能实现俯仰、偏航等多种飞行状态。外段翼用舵机差动扭转控制，提供滚转力矩，在定直飞行时可同时扭转，提高推力（图8）。
图8 外段翼扭转
（三）文章创新性地提出了包含慢频率扑动、展向折弯、弦向扭转和结构柔性变形的扑翼模型，并应用准定常方法计算空气动力，结合三维模型和运动仿真分析了扑翼机器人的定位误差和建模误差，如图11、12所示。

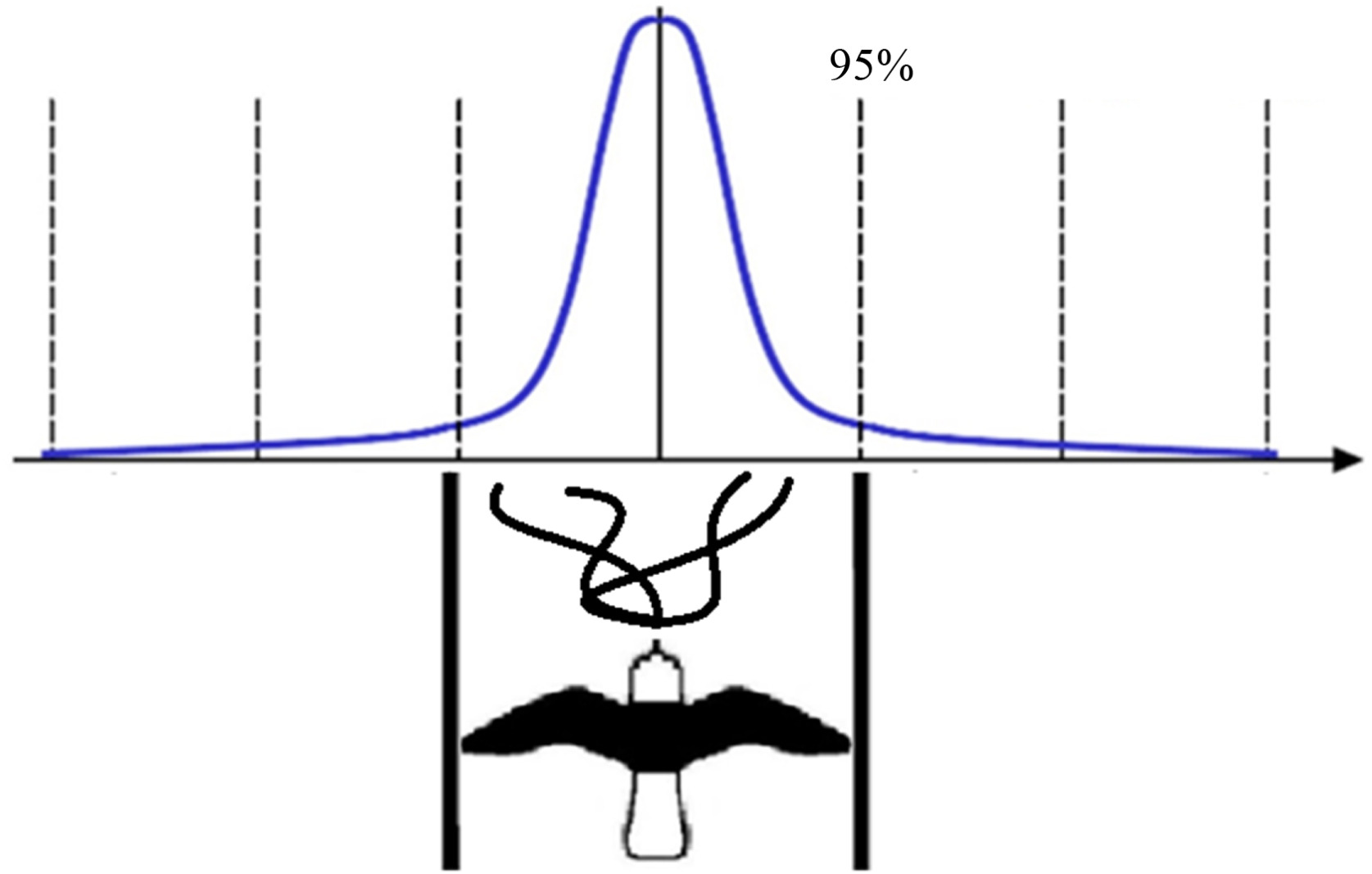

图11 扑翼机器人的定位误差

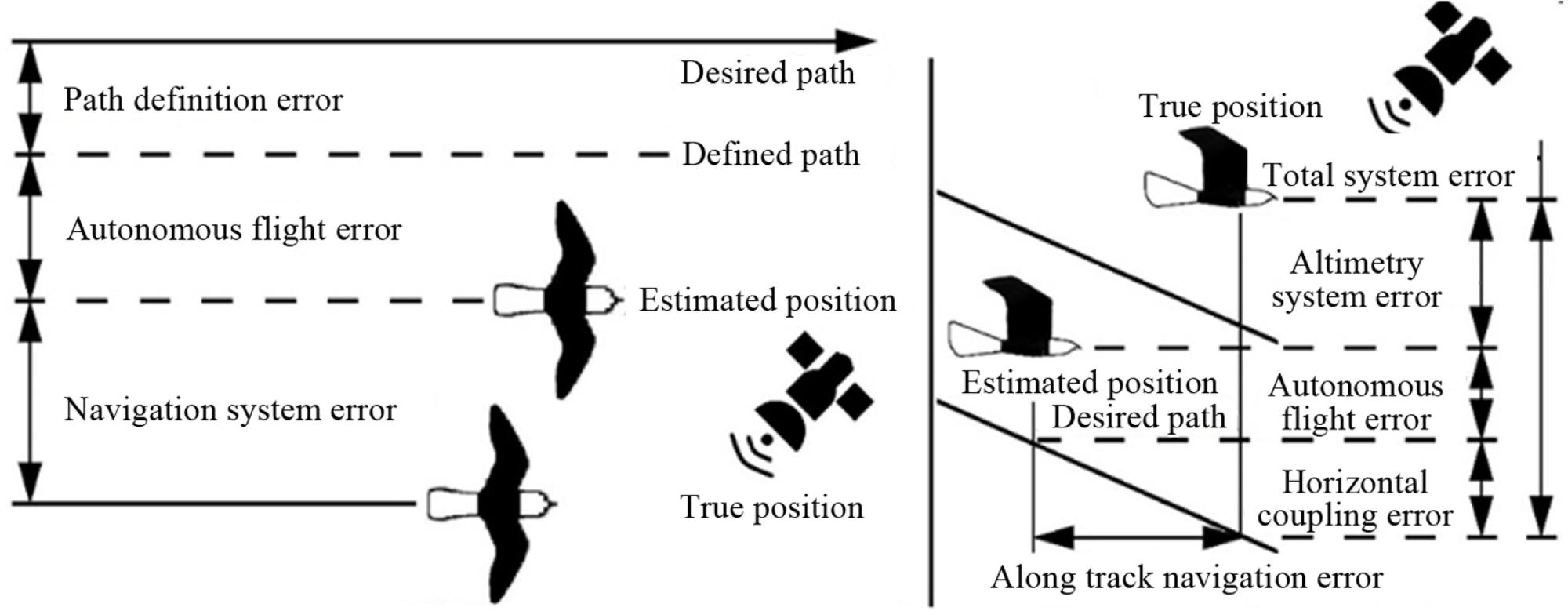

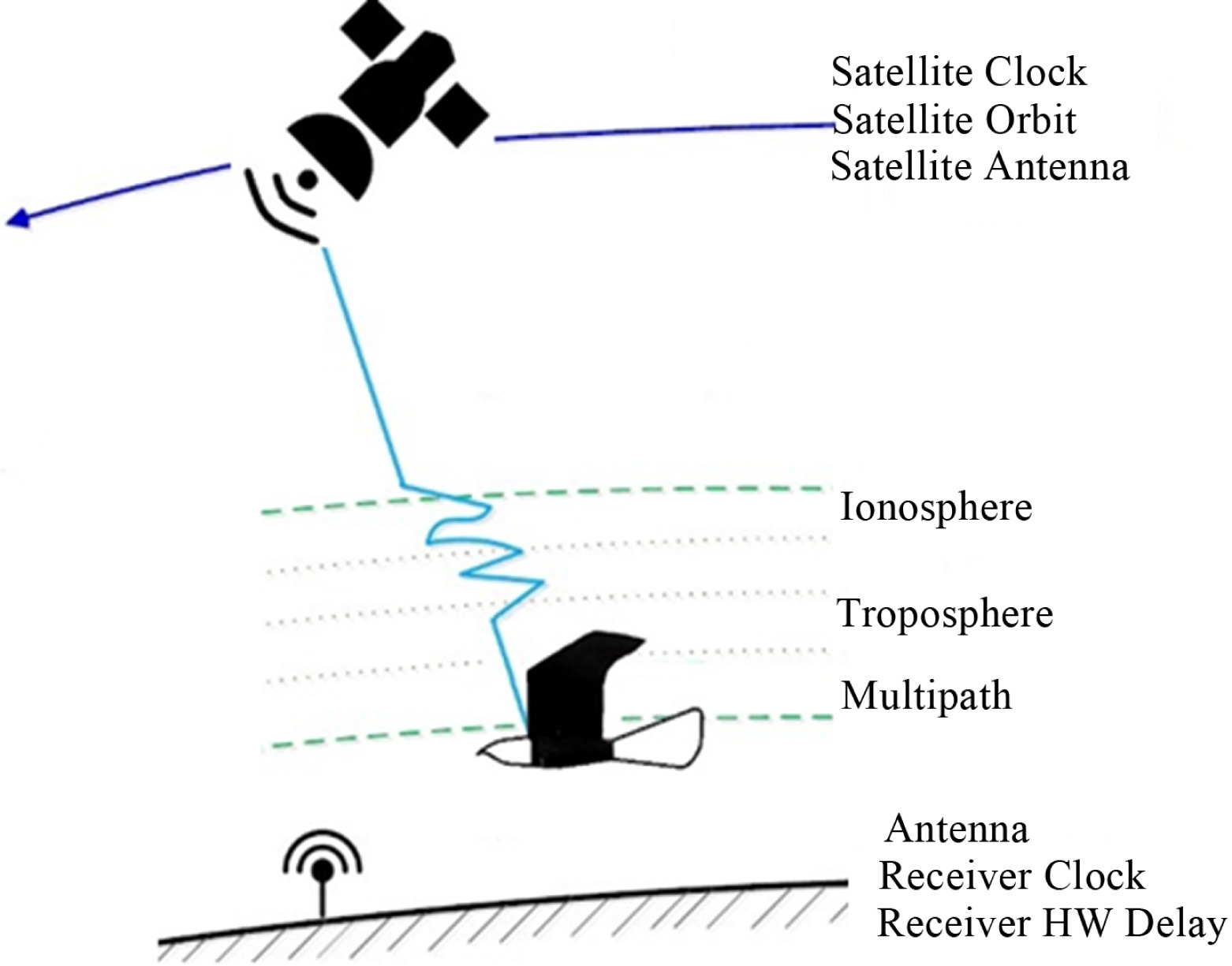

图12 扑翼机器人的建模误差
（四）扑翼机器人的骨架由碳纤维材料和POM塑料加工而成，调整碳纤维骨架的结构即可改变扑翼的柔性，扑翼骨架上安装有一层EPP和风筝无纺布。动力装置采用外转子无刷直流电动机，电动机经过齿轮组减速，由曲柄摇杆机构分别带动两侧扑翼运动和弯折变体。扑翼机器人由手抛掷出完成起飞，在柔性扑翼上下扑动的过程中，依靠惯性力扭转特定的角度，其扑动频率由电动机调速器控制，变化范围是0~3 Hz。扑翼机器人尾翼采用型尾翼构型，呈上反角。

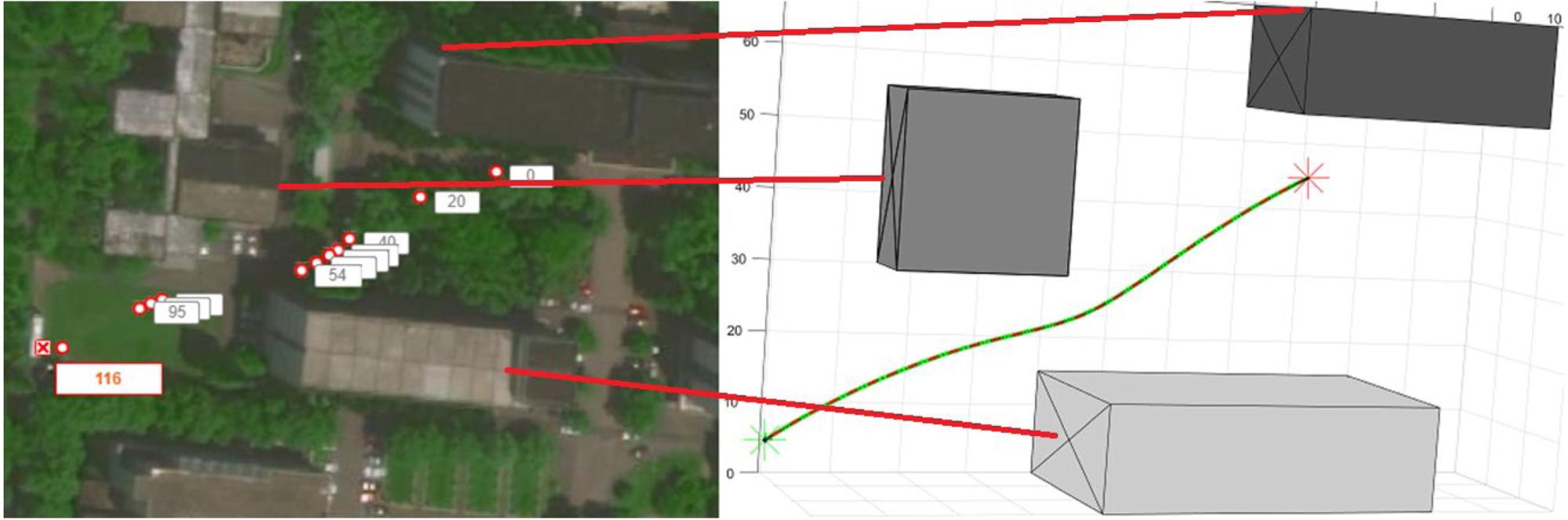

扑翼机器人在城市空间飞行时，会收集飞行环境信息，尤其是建筑物相关信息。文章根据飞行试验中的真实城市空间，在仿真中设置相应的环境。为减少计算时间，采用一系列长方体来覆盖这些建筑物的边界，如图19所示。
图19 样机测试环境和方法

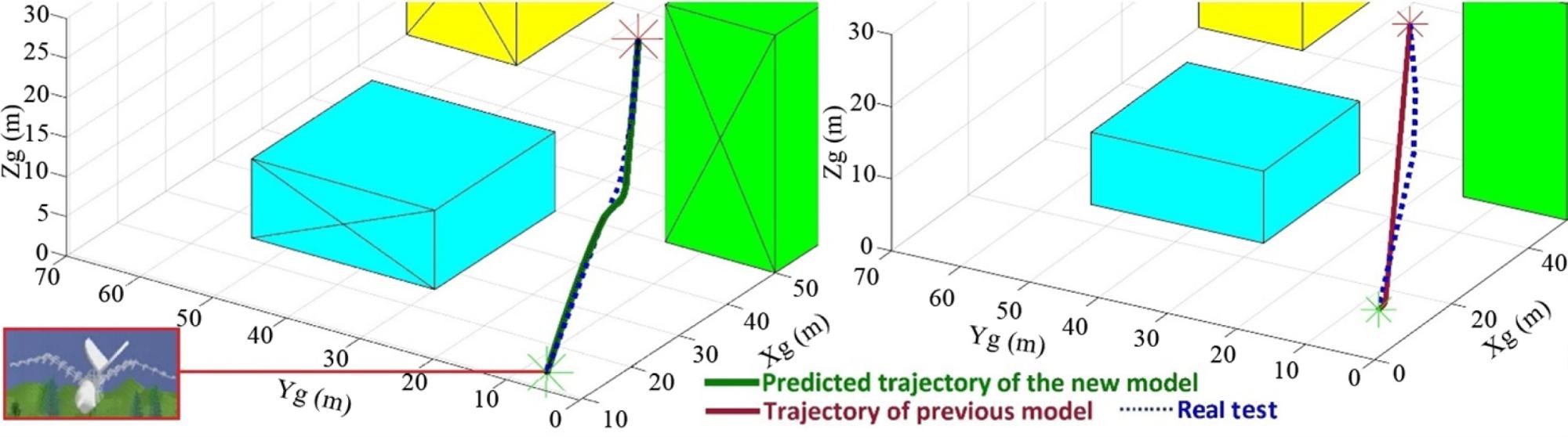

（五）在实际飞行测试中，扑翼机器人沿着如图19所示的预定义轨迹飞行，并使用机载系统输出测量轨迹。从图21可以看出，模拟的飞行轨迹与实际试验得到的轨迹数据一致。通过比较预测轨迹与飞行试验结果，量化文章所提模型的精度。本文设计的扑翼机器人在实际飞行试验中的定位误差为1.53 m，满足城市服务规定的小于5 m的精度要求。在95%的总飞行时间内，扑翼机器人沿三个正交方向的误差都在1.5 m以内，有效验证了本文所提建模方法的精确性。
图21 测试结果
针对目前没有既定的规范能够保证扑翼机器人安全高效运行的问题，文章提出了基于RNP概念的无人机性能规范。将误检率、系统故障率和完整性风险分别设为1.0×10-2、1.0×10-3 /h、1.0×10-5 /h，定位误差预警限设为3 m，本研究设计的扑翼机器人满足文中规定的高级别完整性要求。
【作者信息】
Mingyang Huang
Centre for Transport Studies, Imperial College London, London SW7 2AZ, UK
(m.huang18@imperial.ac.uk)
【DOI】
https://doi.org/10.1016/j.birob.2022.100086
